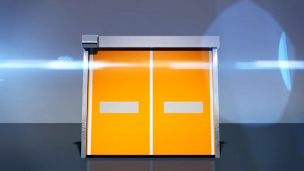

お問合せ高速シートシャッターROLLASKAは高気密性を追求した製品です。
他にも抜群の省エネルギー、優れた自動復帰機能を備え、人にも環境にも優しい作業環境を実現します。
上部フレームから入り込む気流などを遮断する特殊機構を設け、外気の侵入を大幅に軽減します。

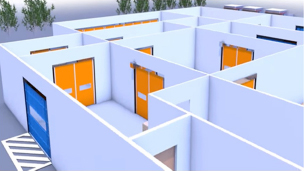

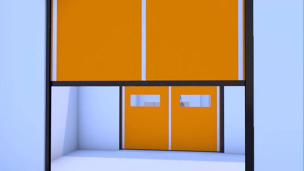

ロールウェイでは気密性が物足りないお客様にとって、ロール飛鳥は高気密性を追求した製品です。 工場内にロール飛鳥を2台設置し、インターロックすれば、環境保全の向上が更に実現できます。
▲効果:防塵・防虫・防鳥・防湿により作業現場の衛生管理を向上。衛生環境にナーバスな食品加工業や、精密機器製造業に最適かつ最良の高速シートシャッターです。
モーター負荷の軽減を実現したロール飛鳥は、開閉速度も業界トップクラス。工場内での作業ストレスに大幅に貢献します。
▲効果:空気の流入・流出を最小限に抑え冷暖房効果の向上を図る。冬は暖かく、夏は涼しい作業環境を実現。また、素早い開閉による騒音・悪臭の軽減が可能。
優れた自動復帰を実現したパイプレスシャッター

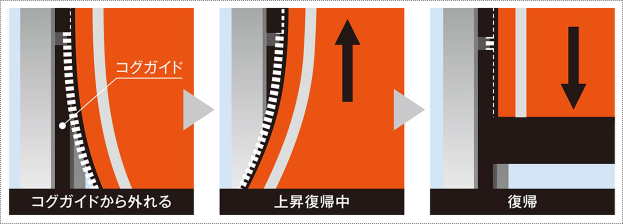

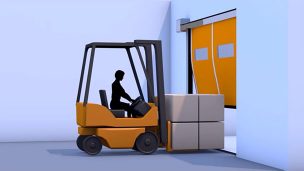

フォークリフトや車輛の衝突等により、レールから抜け出したシートは、一回巻き上げ、元のレールに戻り復元されます。
頑丈な設計で作られたコグが、コグガイドから外れてシートの破損を防ぎながら、上昇。そして自動的にコグガイドに再び納まります。
従来の重量シャッターからは想像ができないほどの省エネ効果を実現!
シートシャッターを販売している長年の経験によるノウハウを、ロール飛鳥に反映しています。モーター部分には最小限の負荷で最大のパフォーマンスを実現できるよう、経験豊富な専門家の知識が活かされています。

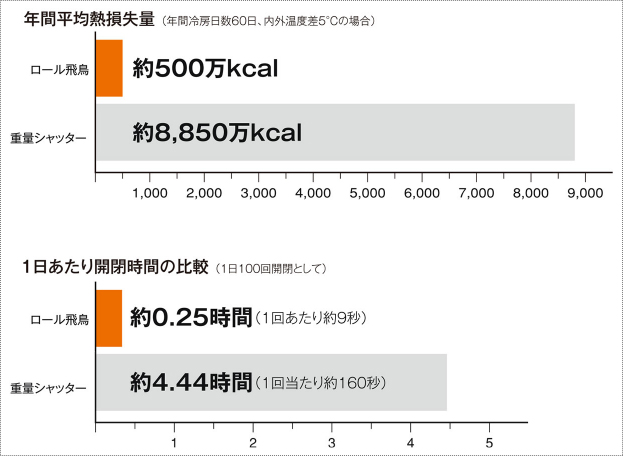

1 日100 回の出入りが必要な工場で、重量シャッターの合計開閉時間、ロール飛鳥の合計開閉時間を比較したとき、その差は歴然としています。その差はそのまま、作業効率の向上、作業環境の改善、省エネにつながります。
自動運転時に人の出入り用に高さを設定する、省エネ設定が可能です。
モーター部分へ更に改良を加え、シャッターに優しい動力負荷を最大限に抑えることにより耐久性が飛躍的に向上。また、従来品のジッパータイプのウィークポイントを解消し、 より経年劣化による不具合や破損等を防ぐ構造で高耐久性を発揮します。
・コグの厚みにより巻き部分のずれや巻取り不良が起きません。
・シート巻取り部分のゆがんだ膨らみを接触感知センサーで感知します。
・ソート同士が接触、擦れたりしたいため汚れにくくなっています。

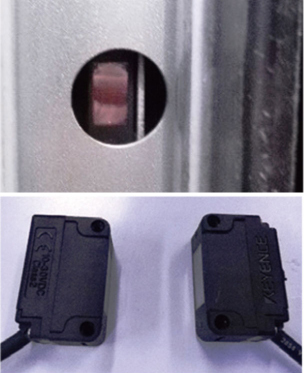

▲サイドフレーム内障害物センサー
サイドフレームに内蔵されている障害物センサーにより下降時、反転上昇します。万が一、障害物センサーに感知されず下降しカーテンが物体に真上より接触した場合は、上部フレーム内蔵の接触感知センサーにより反転上昇します。
時間設定し、上昇→安全確認→下降回路。上限で停止している時間を設定するタイマーはPLCの表示器により設定変更ができます。
コントロールボックス内部のスイッチにより簡単に切り替えが可能です。

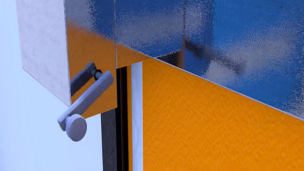

停電時や緊急時の際はコグガイドよりシートを外して脱出ができますが、ハンドルで上昇させることもできます。
型式 | RA-1型 |
---|---|
開閉速度 | 1〜2m/s |
モーター | ブレーキ付きギヤードモーター 0.4kw〜1.5kw |
電源電圧 | 3相交流200V |
駆動方式 | タイミングベルト |
開口部幅 | 1,000〜4,500 |
開口部高さ | 1,600〜4,200 |
材質 | 高耐蝕亜鉛メッキ鋼板 板厚 1.2、2.0mm |
周囲温度範囲 | −20〜70℃ |
標準色▼
オレンジ
ブルー
※実際の色とは異なります。色見本をご覧下さい。
